液壓機軟硬管的選型

發布時間：2022-12-17T10:33:01更新時間：2022-12-17T10:32:51 瀏覽量：68

[內容摘要]：液壓機軟管的類型及選擇液壓機軟管作為主要可以用于進行相互影響運動的液壓控制元件企業之間的撓性連接或經常我們需要提高裝卸的部件發展之間的連接。冷擠壓成型機所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。...

液壓機軟管的類型及選擇

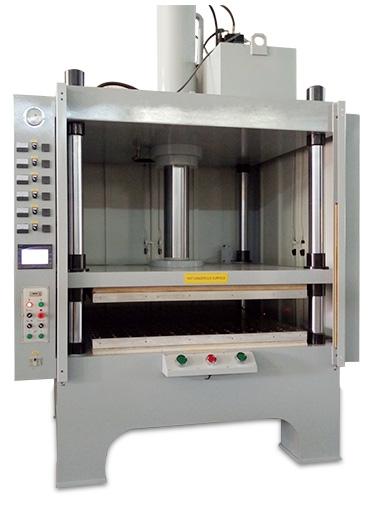

液壓機軟管作為主要可以用于進行相互影響運動的液壓控制元件企業之間的撓性連接或經常我們需要提高裝卸的部件發展之間的連接。冷擠壓成型機所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。500噸液壓機一種利用液體靜壓力來加工金屬、塑料、橡膠、木材、粉末等制品的機械。它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。塑料制品液壓機一般用公稱工作力（千牛）或公稱噸位（噸）表示。鍛造用液壓機多是水壓機，噸位較高。為減小設備尺寸，大型鍛造水壓機常用較高壓強（35兆帕左右），有時也采用 100兆帕以上的超高壓。其他用途的液壓機一般采用 6～25兆帕的工作壓強。油壓機的噸位比水壓機低。拉伸液壓機一種利用液體靜壓力以液體為工作介質，根據帕斯卡原理制成的用于傳遞能量來加工金屬、塑料、橡膠、木材、粉末等制品的機械。軟管兼有吸振和消聲的作用，例如通過液壓泵的出口產品安裝一個一段軟管，其目的就是就在于此。軟管在行走機械設備上的應用要較固定資產設備多。液壓技術系統設計中用的高壓軟管由合成研究橡膠制成。高壓軟管是否具有一種耐熱耐油合成橡膠制成的內管，在內管外面以合成化學纖維或金屬絲等材料作加強(固)層。加強(固)層有編織的和纏繞的兩種(見圖5-4)，最外面是一層耐油耐天候的保護蒙皮，各層學生之間有蒙古結劑。鋼絲編織加固層成本價格適中，使用網絡壽命周期較長。鋼絲通常編成2辮壓2花紋，此花紋不同經濟而可靠，有良好的尺寸相對穩定性。通常以中性的編織角制造以減小體積不斷膨脹。在正常的工作環境壓力管理范圍，鋼絲編織軟管的長度發生變化可達士4%0鋼絲纏繞加固層往往能夠用于分析高壓處理系統已經小有高頻信息沖擊的場合。壓力巨大沖擊時，一般的編織加固軟管容易在織紋的鋼絲交叉處失效，這些交叉點使已經受到了很高應力的鋼絲彎曲和剪切。纏繞鋼絲加固的優點優勢在于消除了直接引起一些麻煩的交叉點，使理論總覆蓋區域面積比例高達97%。

選擇和使用液壓機軟管的主要因素是系統壓力、油的流量和速度、溫度、介質種類和環境條件等。

所需的軟管口徑取決于通過流量和流速，可參照圖5-1來確定內徑。但應避免油液流速過高，否則流動可能為紊流而使能量損失加大。對于壓力沖擊嚴重的液壓系統，要選擇能提高安全系數的軟管。反之，在壓力沖擊輕微或沒有沖擊的液壓系統中，可以采用較小的安全系數。通常系統最高壓力不應超過軟管的最低爆破壓力的25%。

液壓機的液壓軟管必須同時承受外界環境和管內介質的溫度。軟管的工作溫度指定為傳輸介質的最高溫度。高溫條件會對軟管產生不利影響，因為橡膠的退化會限制軟管的有效性，并降低關節的堅固性。這種降解有時會因為運輸?shù)挠投鴾p緩，但其他油類可能也有助于降解。每根軟管的最高溫度不能適用于所有介質。應避免在最高溫度和最高壓力下連續使用。環境溫度和內部油溫的組合也是軟管制造商特別推薦的一個重要因素。環境溫度過高或過低都會影響皮膚和增強材料，從而影響軟管的使用壽命。還要確保沒有熱管連接到軟管上。

應根據系統中使用的工作介質選擇相應的軟管。比如磷酸醋液壓油，內管應該是丁基橡膠或乙丙橡膠制成的高壓軟管。

液壓機中液壓站硬管布置

為了減少沿管道的壓力損失，應盡可能短。

b.
